产品概述：

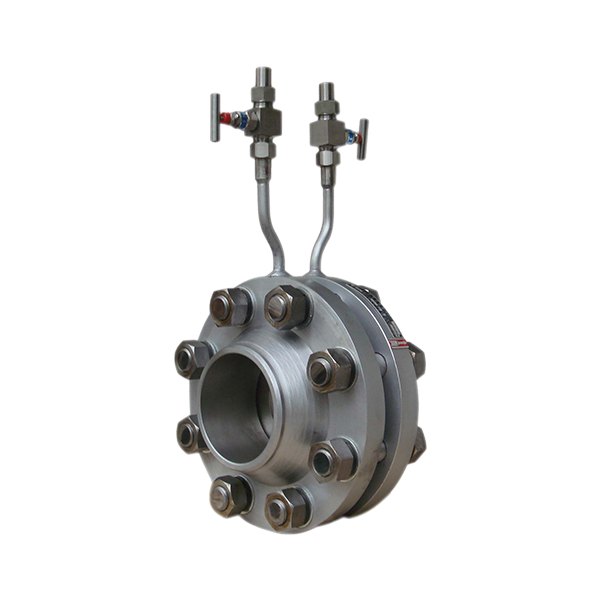

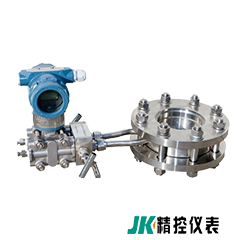

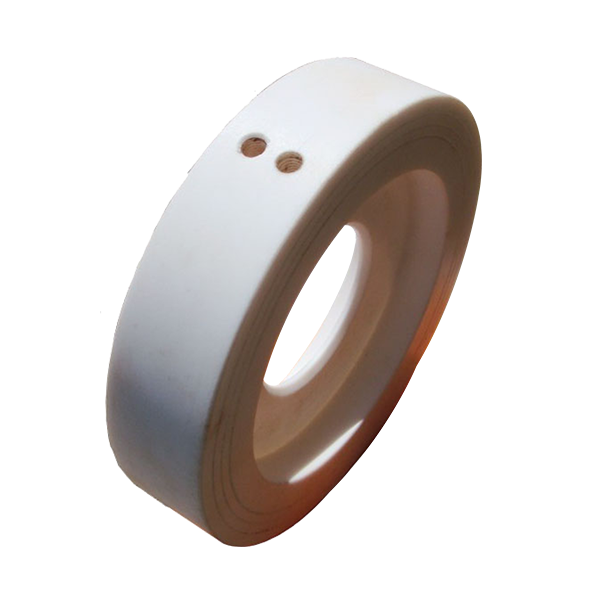

JKLK型标准法兰取压孔板节流装置是无刻度的流量测量装置，它与智能差压变送器配套使用。在冶金、化工、石油、电力工业系统连续测量介质温度≤400℃的液体、气体、蒸汽流经孔板所产生的压差，由变送器将该压差讯号转换成比例的输出信号，再由二次仪表或调节器，对被测量流量进行记录，指示或调节。

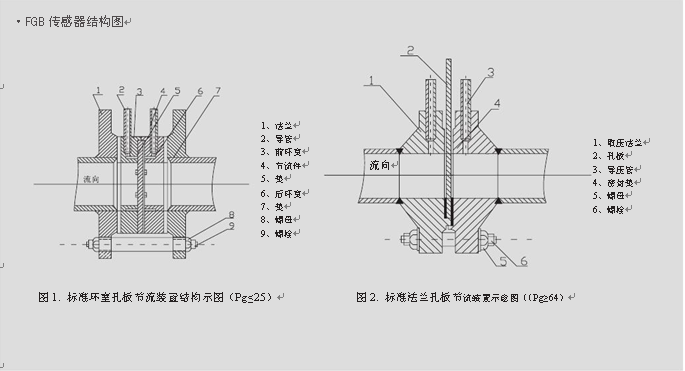

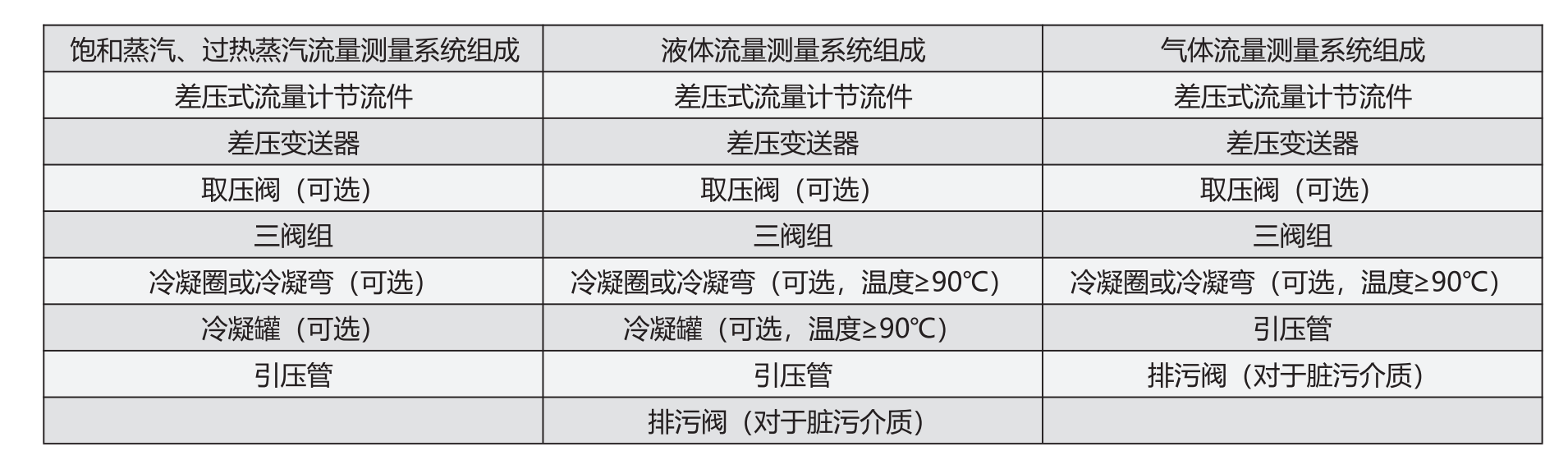

产品结构：
原理：
JKLK节流装置是人为的在介质流通的管道内造成节流（如图），当被测介质流过节流装置后，造成一个局部收缩，流束集中，流速增加，静压力降低，于是在节流件的上下游两侧产生一个静压力差。这个静压力差与流量之间呈一定的函数关系，流量愈大，所产生的静压力差愈大，因此通过测量差压的方法，就可测得流量。
内容 | 规格代码 | ||||||||
JKLK- | |||||||||
基本分类 | K | 孔板 | |||||||
P | 喷嘴等 | ||||||||
公称压力 | 10 | 1.0MPA | |||||||
16 | 1.6 MPA | ||||||||
25 | 2.5 MPA | ||||||||
Z | 4-40 MPA | ||||||||
口径（mm） | 15 | DN15～DN1200mm | |||||||
--- | --- | ||||||||
结构形式 | H | 标准孔板（环室） | |||||||
Y | 标准孔板（法兰） | ||||||||
K | 标准孔板（钻孔） | ||||||||
I | ISA 1932喷嘴 | ||||||||
L | 长颈喷嘴 | ||||||||
W | 文丘里喷嘴 | ||||||||
G | 经典文丘里管 | ||||||||
S | 双重孔板 | ||||||||
Q | 圆缺孔板 | ||||||||
Z | 锥形入口孔板 | ||||||||
R | 1/4圆孔板 | ||||||||
P | 偏心孔板 | ||||||||
N | 整体（内藏）孔板 | ||||||||
X | 楔形孔板 | ||||||||
T | 不在上述之列的特殊节流装置 | ||||||||
介质 | 1 | 液体 | |||||||
2 | 气体 | ||||||||
3 | 蒸汽 | ||||||||
补偿形式 | N | 不带压力、温度补偿 | |||||||
P | 带压力补偿输出 | ||||||||
T | 带温度补偿输出 | ||||||||
Q | 带压力、温度补偿输出 | ||||||||
变送器差压量程范围 | 0 | 微差压量程 | |||||||
1 | 低差压量程 | ||||||||
2 | 中差压量程 | ||||||||
3 | 高差压量程 | ||||||||
是否现场带显示 | P | 普通流量积算仪 | |||||||
W | 温压补偿流量积算仪 | ||||||||
