1、概述

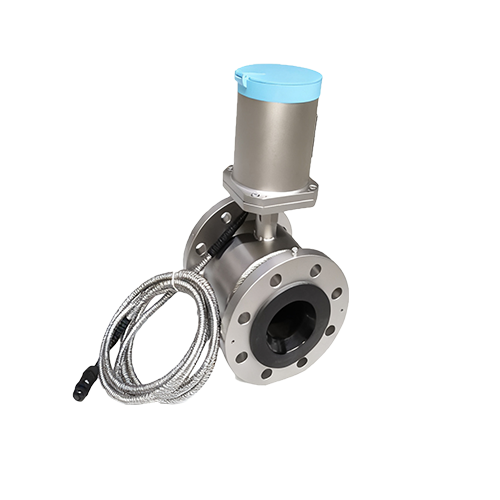

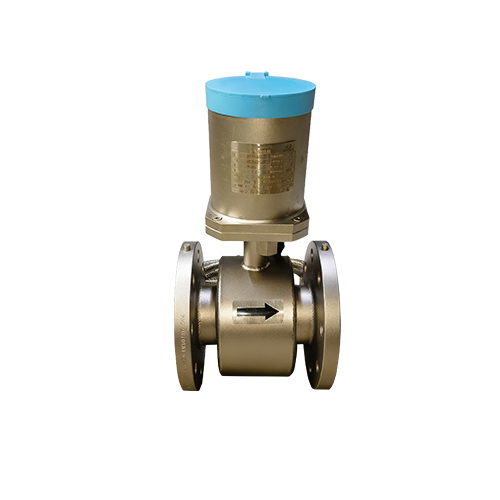

KFD系列电磁水表由传感器和转换器两大部分组成。传感器内部的测量管上下装有励磁线圈，由转换器提供励磁电流产生磁场充满测量管道，一对或多对电极装在测量管内壁(与磁场方向垂直)与液体接触来检测并引出感应电动势，通过电缆送到转换器进行信号处理。测量管内壁安装有绝缘衬里，形成高阻抗非磁性测量管道。衬里与被测流体接触，不同腐蚀性、磨损性和温度的流体选用不同类型的衬里。

2、工作原理

根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流速成正比例，其值为:

E=B.V.D.K

式中：

E一感应电势

K一与磁场分布及轴向长度有关的系数

B一磁感应强度

V一导电液体平均流速

D一电极间距（测量管内直径）

测量流量时，导电性液体以速度V流过垂直于流动方向的磁场。导电性液体的流动在测量电极上感应出一个与平均流速成正比的电压，由此可以得出通过管道的体积流量为：

Q=0.785DE/KB

式中:

Q一体积流量

E一感应电压

由此式可知，当测量管结构、磁场磁感应强度一定时，体积流量与感应电势成正比。测量出感应电压就可得到流过管道的体积流量。将感应电压信号通过一对或多对与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4-20mA,频率信号或RS485、Hart协议通讯的输出。

3、优势

（1）计量精度高

电磁水表的测量原理决定其计量精度不受介质等因素影响，计量精度高

（2）符合饮用水安全

电磁水表所有接触自来水部分的材质符合饮用水安全标准

（3）上传数据准确无误

电磁水表上传数据与测量数据一致，不会产生读数误差

（4）数据分析能力强

电磁水表可上传瞬时流量，产生水量纠纷时可分析原因，有利于解决贸易纠纷

（5）长期运行稳定性好

电磁水表为直通导流管，无任何可动部件，长期运行稳定性和可靠性较好

（6）对安装环境要求低

电磁水表斜装或竖装(自下而上)安装不影响精度

（7）双向测量

电磁水表可测正反向流量，及时发现流量异常或偷盗水现象

（8）压力测量

电磁水表可选测压功能实现低成本增加管网测压点，有利于科学调度

（9）协议定制，用户专属

电磁水表的通讯协议可根据现场需求独家定制

4、典型应用

KFD系列电磁水表应用场所：

大户贸易结算计量

特大户贸易结算计量

施工工地贸易结算计量

小工商户贸易结算计量

底商用户贸易结算计量

住宅用户贸易结算计量

写字楼用户水量计量

独居老人用户水量计量

住宅小区考核/校对计量

住宅小区冲洗/排放计量

二供设备进出口水量计量

出厂水水量计量

管网DMA分区计量

农村支管DMA分区计量

农村饮用水水量计量

市政消火栓智能监测

庭院消火栓智能监测

消防演习水智能监控

市政取水水量计量

管网水压智能监测

管网水锤智能监测

管网渗漏预警
